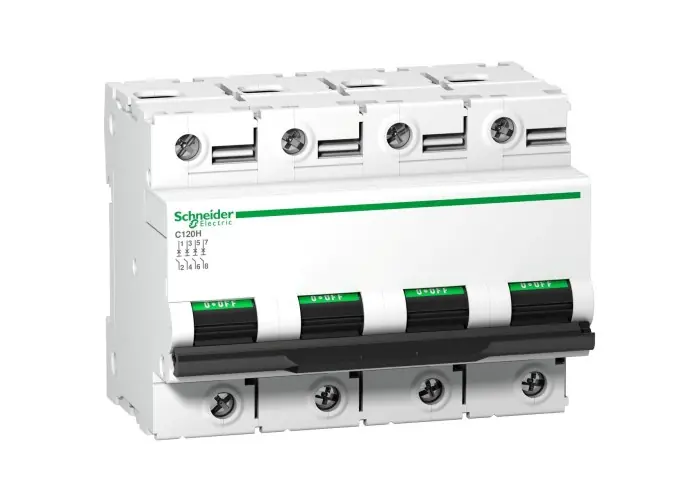

Este Acti9 C120H es un disyuntor miniatura (MCB) multiestándar de baja tensión. Es un interruptor automático 4P con 4 polos protegidos, corriente nominal de 80A y curva de disparo C. La capacidad nominal de interrupción de cortocircuito aumenta hasta 15000A a 230VAC a 400VAC de acuerdo con el estándar EN/IEC 60898-1 y 15000A a 230VAC a 400VAC de acuerdo con el estándar EN/IEC 60898-1. Este producto cumple con la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2. Este disyuntor miniatura combina funciones de protección de circuito contra cortocircuito y corriente de sobrecarga, control y aislamiento. La presencia de tiras verdes garantiza que los contactos se abran físicamente y permite que el trabajo se realice de manera segura en el circuito aguas abajo. Su mecanismo de cierre rápido mejora su vida útil. La oferta de Acti9 C120 está dedicada a edificios industriales y terciarios. Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de funcionamiento de los EE. UU. va de 380 V CA a 415 V CA. El voltaje de aislamiento con clasificación Ui es de 500 V CA. Su limitación clase 3 (de acuerdo a EN/IEC60898-1) mejora el costo de protección del circuito aguas abajo. El producto se puede enganchar en un riel DIN. Su anchura es de 12 pasos de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 108 mm x (Alt.) 81 mm x (Prof.) 73 mm. El peso es de 0,82 kg. Tiene un grado de protección IP20 (según IEC/EN 60529) en sus terminales. La temperatura de funcionamiento es de -30°C a 60°C. La temperatura de almacenamiento es de -40°C a 70°C.

Ficha técnica

Objeto

Magnetotérmico

Grado de protección

IP20

Color básico

Blanco

Color

Blanco

Garantía

18 meses

Montaje

Ajustable en clip

Normas

EN/IEC 60947-2, EN/IEC 60898-1

Intensidad

80

Conformidad con RoHS

SI

Par de apriete

3,5

Paso

12 de 9mm

Grado de contaminación

3 de acuerdo con EN 60947-2

Nº de polos

4

Tipo de red

CA

Tropicalización

2 de acuerdo con IEC 60068-1

Tipo de control

Maneta

Tipo de carril

DIN simétrico de 35 mm

Curva de disparo

C
